灯杯驱动芯片PT4115的简介及其应用电路

     MR16灯杯驱动电源的生产厂家众多，设计者可以从互联网查到相关的技术资料。这里主要介绍市场上比较常用的MR16灯杯驱动芯片PT4115。

　　1、PT4115简介

　　（1）、PT4115芯片的引脚功能

　　a、SW：功率开关的漏端。

　　b、GND：信号和功率地。

　　c、DIM：开关使能、模拟和PWM调龙端。

　　d、CSN∶ 电流采样端，采样电阻接在CSM和VIN端之间。

　　e、VIN：电源输入端，必须就近接旁路电容。

　　f、Exposed PAD散热端，内部接地，贴在PCB板上减小热阻。

　　（2）、PT4115芯片的特性

　　·高度集成DC／DC-Buck→Constant Current功能。

　　·采用抖频搜术有效降低EMI。

　　注：频率抖动技术是一种从分散谐波干扰能量着手，EMI问题的新方法，频率抖动技术是指开关电源的工作频率并非固定不变，而是周期性地由窄带变成宽带的方式来降低EM1，减小电磁干扰的方法。

　　·Uin=8~30V，击穿电压>45V；Iout＝1．2A。

　　·功率高达97％。

　　·DIM由高向低调光，安全可靠。

　　·超低的关断电流

　　·5%的输出电流精度。

　　·LED开珞保护。

　　·采用80T89－5封装，有利于驱动芯片管芯的快速散热。

　　·周边应用电路简约，仅4个元器件，应用成本低。

　　2、PT4115应用特点

　　·电感越大、工作频率越低，恒流效果越好。

　　·输出：电流越大，需要电感值越小，电感选择比较方便。

　　·输出电压越高，效率越高，3颗1W串联比1颗5W效率要高。

　　·系统损耗由RS损耗（0.1‰）、电感DCR损耗（DCR×  I²out）、功率开关导通损耗（Rsw× I²out）、功率开关的开损耗（正比于开关频率）等主要部分组成。

　　·通常电感越大，功率开关的开关损耗越小，但是DCR会变大，对应电感损耗变大。

　　·反馈电压100mV，Rs损耗业界最小，功率开关导通电阻Rsw为0.6 Ω，也比较小，效率比一般产品高。

　　·内部含有过温保护功能，外部可以设计过温保护，对LED有双重保护。

　　·采用SOT89－5封装，热阻仅为45°C ／W，散热特性很好。

　　3、PT4115应用电路

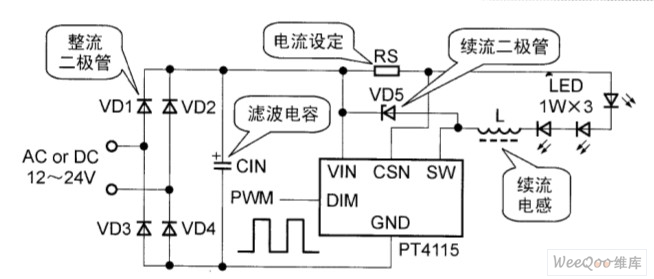

图1PT4115应用电路

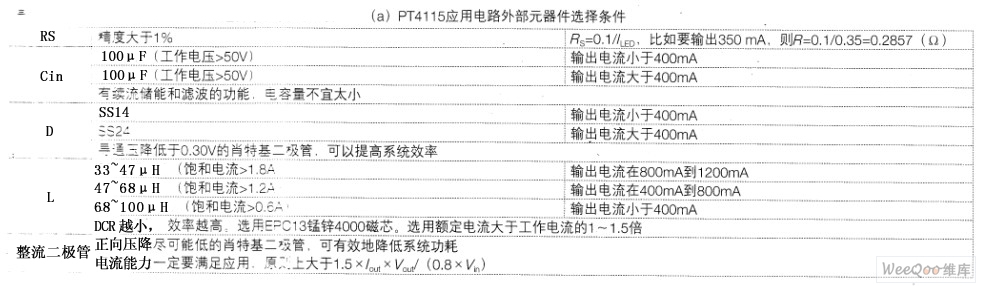

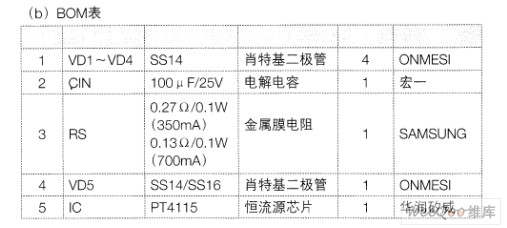

表1 PT4115应用电路外部元器件选择条件及BOM表

　　注：（1）驱动芯片的封装应有利于驱动芯片的快速散热，如将管芯直接绑定在铜板上，并有一PIN直接延伸到封装外，便于直接焊接在PCB的铜箔上迅速导热，如在一个类似1.5mm*1.2mm的硅片管芯上，长时间通过300~1000mA的电流，必然有功耗，必然会发热，芯片PT4115本身的物理散热结构也是至关重要 。

　　（2）DIM端内部是一个200KΩ上拉电阻接到内部5V电源。DIM端的电压由URP和NTC分压决定，利用模拟调光的原理以及温度地LED电流的负反馈实现动态温度控制。NTC也可以由二极管来实现，或者二极管串联热敏电阻等方法。

　　驱动3颗1W串联白光LED的电路原理图，如图1所示。BOMi表，如表1（b）所示。它是12~24V电压范围里交直流两用的，∨D1～∨D4组成整流桥，这个桥有两个功能，若输入是交流电源，把交流整流成直流；若输入是直流电源，起极性转换作用。无论输入电源的极性如何，都能保证电路正常工作。CIN是滤波电容，把脉动直流变换成平滑的直流。RS是取样电阻，它决定恒流源的绝对精度。L把1 OOkHz的脉冲电流变换成三角波电流，它的电感量会影响工作电压范围内恒流源的稳定性。∨D5是续流二极管，在芯片内部MOS管处于截止状态时为储存在电感中的电流提供放电回路。由于工作在高频脉冲状态，∨D5应选用正向压降小，恢复速度快的肖特基二极管。芯片的DIM端可外接PWM脉冲或直流电压调光，也可以接热敏电阻作辅助温度控制和自动亮度控制。如果不使用这些功能，则DIM端口悬空。
