INA155／156 Rail-Rail输出CMOS仪表放大器

相关元件PDF下载：

INA155／156是具有Rail-Rail(满幅)输出的低价格仪表放大器，在单电源低电压...

INA155／156信号和电源的基本连接电路

相关元件PDF下载：

由INA155／156构成的输入电流保护电路

相关元件PDF下载：

由INA155／156构成的直接驱动电容性输入的高速A／D变换器

相关元件PDF下载：

由INA155／156构成用于检测负载电流大小的单电源高端电流监视器

相关元件PDF下载：

• 由INA155／156构成的直接驱动电容性输入的高速A／D变换器

  相关元件pdf下载：ina155 ina156 ads7818 ads7834 如图所示为由ina155／156构成的直接驱动电容性输入的高速a／d变换器，图中g=10。输入电压经过ina155放大后送到12位高速低功耗采样a／d转换器ads7818或ads7834。ads7818或ads7834内部输入端为电容阵列(cdac)，即为电容性输入，a／d转换器将输入的模拟信号转换为12位的数字信号输出，fsample=500khz。

• 由INA155／156构成用于检测负载电流大小的单电源高端电流监视器

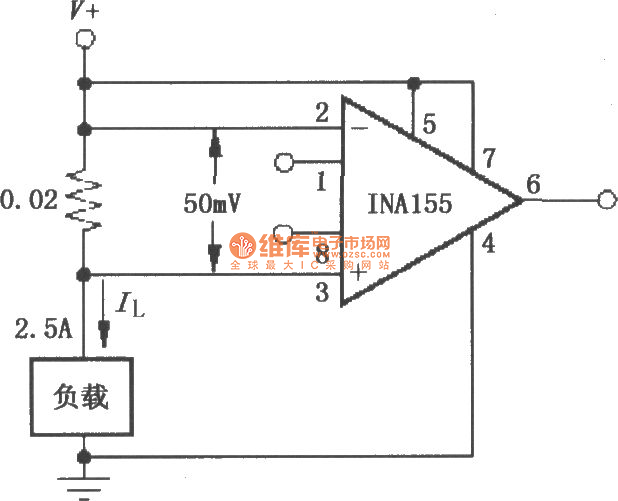

  相关元件pdf下载：ina155 如图所示为由ina155／156构成用于检测负载电流大小的单电源高端电流监视器。在电源与负载之间串联一个取样电阻(0．02ω)，负载电流流过取样电阻时产生电压降，电压降反映了负载电流的变化情况，将此取样电压输入ina155／156放大后输出。该电路增益为10，1、8脚之间不连接。

• 由INA155／156构成的输入电流保护电路

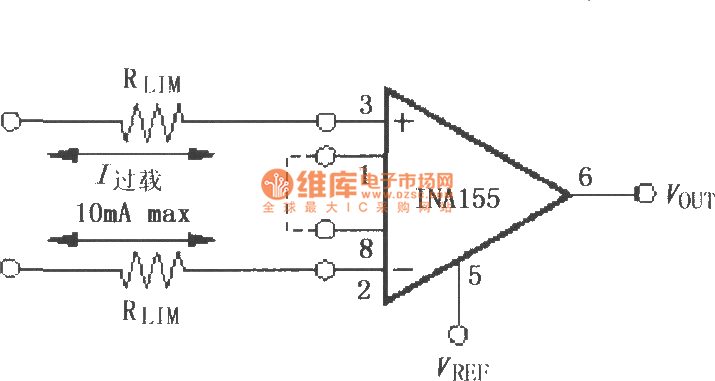

  相关元件pdf下载：ina155 如图所示为由ina155／156构成的输入电流保护电路。ina155输入端内部具有静电放电(esd)保护二极管，当输入电压超过电源电压500mv时，保护二极管将导通，这时rlim将限制输入电流(最大10ma)，起到保护电路作用。许多输入信号本身就有限流功能，这时限流电阻rlim可以不用。

• INA155／156 Rail-Rail输出CMOS仪表放大器

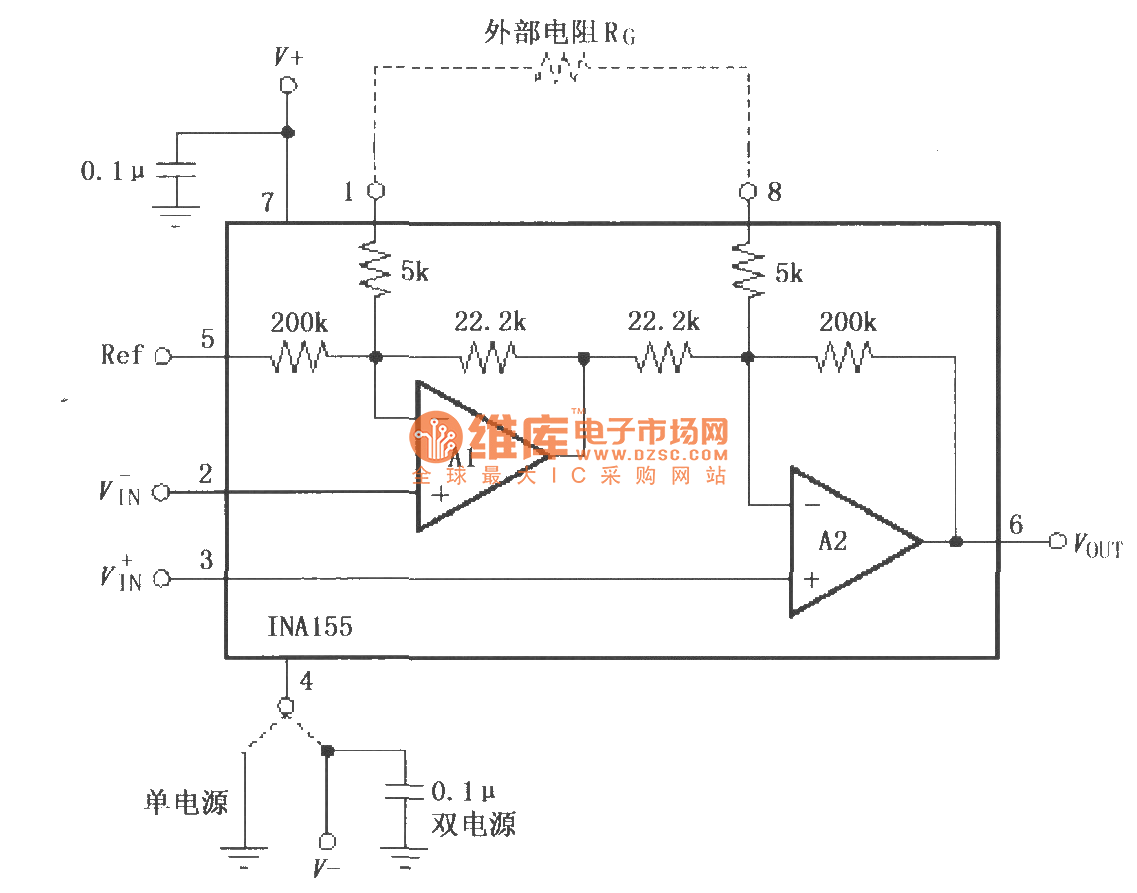

  相关元件pdf下载：ina155 ina155／156是具有rail-rail(满幅)输出的低价格仪表放大器，在单电源低电压下有着最佳的漂移范围。宽的频带宽度(g=10时为550khz)和高转换速率(6．5v／μs)使得ina155／156适合于通用型取样a／d变换和音频方面的应用，快速稳定时间使得其能在高速传感器、换能器和快速扫描数据采集系统中应用。可由引脚的连接来设定增益g=10或g=50，而这两个增益值之间的增益可用一个电阻来确定。inal55／156采用so-8表面封装和msop-8封装，温度范围-55～+125oc，额定电压范围为+2．7～+5．5v。inal55／156的引脚排列如图所示。

• ina155／156 rail-rail输出cmos仪表放大器电路图

  ina155／156是具有rail-rail(满幅)输出的低价格仪表放大器，在单电源低电压下有着最佳的漂移范围。宽的频带宽度(g=10时为550khz)和高转换速率(6．5v／μs)使得ina155／156适合于通用型取样a／d变换和音频方面的应用，快速稳定时间使得其能在高速传感器、换能器和快速扫描数据采集系统中应用。可由引脚的连接来设定增益g=10或g=50，而这两个增益值之间的增益可用一个电阻来确定。inal55／156采用so-8表面封装和msop-8封装，温度范围-55～+125oc，额定电压范围为+2．7～+5．5v。inal55／156的引脚排列如图所示。 来源:与你同行
