LA系列LA7838集成电路实用检测数据

la7838是彩电（彩显）场扫描输出电路，为13脚单列直插式塑料封装，并带金属散热片。该电路广泛用于各种彩电或彩显中，但大多用于25英寸以上彩电或17英寸以上彩显，其在日立龙霸、海尔h-2916型、康佳f2979d、松下tc-29v3or型（m16,mv3机芯、即第3代画王）、松下tc-33v30h型、日立a3p机芯（cmt2598／2968／2998／3398型）大屏幕彩电，创维5000-8259型彩电，夏普vt-2598cm型彩电／录像一体机，以及ctx-1569e！se型、ctx-1769xe／1785xe型彩显上的正常工作电压典型检测数据分别如表1、表2所列，用mf14型三用表测得（dc挡）。 表 la7838在日立龙霸、海尔h2916型、康佳f2979d、松下tc-29v30r／33v30h型、日立a3p机芯大屏幕彩电上的检测数据 表2 la7838在创维5000-8259型彩电、夏普vt-2598cm型彩电／录像一体机、ctx-1569e／se、ctx-1769xe／ 1785xe型彩显上的检测数据（表中电压单位为ⅴ，各引脚功能同表1） 来源:ks99

TA系列TA7838集成电路实用检测数据

ta7838是彩电场输出电路，为13脚单列直插式塑料封装，电路结构、各引脚功能与ta7837完全相同，可用la7838、d7838等直接代换。该电路输出的最大偏转电流峰－峰值为2.2a，主要用于25英寸、29英寸大屏幕彩电的场输出电路，其在康佳72519型、海尔hs-2558d型彩电上的正常工作电压典型检测数据如表所列，用mf14型三用表测得（dc挡）。 表 ta7838在康佳72519型、海尔hs-2558d型彩电上的检测数据 来源:ks99

场输出电路:LA7838

相关元件PDF下载：

场输出电路:LA7838电路图

LA系列LA7838集成电路实用检测数据

　　LA7838是彩电（彩显）场扫描输出电路，为13脚单列直插式塑料封装，并带金属散热片。该电路广泛用于各种彩电或彩显中，但大多用于25英寸以上彩电或17英寸以上彩显，其在日立龙霸、海尔H-2916型、康佳F2979D、松下...

LA7838

场输出电路(单列直插13脚)

常用集成电脑型号功能说明

理电路la4225 5w音频功率放大电路la4261 立体声功率放大电路la4270 6w×2音频功率放大电路la4280 10w×2音频功率放大电路la4282 10w×2音频功率放大电路la4445 双声道音频功率放大电路la6358 双运算放大器la7016 电子开关la7210 同步检测电路la7222 二回路、二接点电子开关la7406 画中画接口电路la7575 图像中频放大电路la76810 tv小信号处理电路la76832n tv小信号处理电路la7685 中频及图像信号处理电路la7838 场扫描电路la7840 场扫描输出电路la7841 场扫描输出电路la7845 场扫描输出电路la7845n 场扫描输出电路la7846n 场扫描输出电路la7910 波段转换控制电路la7950 场频识别控制电路la7954 视频转换电路lc344250z 多端动态存储器lc74401e 画中画(pip)控制电路lc78815m 双通道16bitd/a变换电路lc863316a 微处理器lc863320a 微处理器lc863328a 微处理器lc863348a 微处理器lc864512 微处

场输出电路:LA7838

相关元件pdf下载：la7838 la7838（la7837也可参考此电路，两者的区别仅在于输出电流不同）1脚：9.2v——vcc1电源2脚：4.8v——垂直触发输入端3脚：4.8v——单稳多谐振荡时间常数设定端4脚：4.8v——场幅控制端5脚：0.5v——50/60hz转换场幅稳定控制端（50hz：l 60hz：h）6脚：4.8v——锯齿波电压形成端7脚：4.6v——场输出交、直流反馈输入端8脚：24.5v——vcc2电源9脚：1.9v——泵电源输出端10脚：1.5v——防自激负反馈输入端11脚：0v——地12脚：15v——场扫描输出端13脚：24v——场输出电源imgload(document.getelementbyid("bodylabel"));

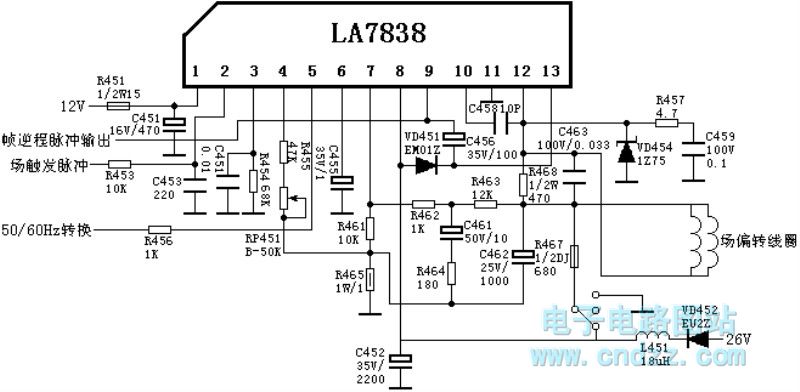

场输出电路:LA7838电路图

la7838（la7837也可参考此电路，两者的区别仅在于输出电流不同） 1脚：9.2v——vcc1电源 2脚：4.8v——垂直触发输入端 3脚：4.8v——单稳多谐振荡时间常数设定端 4脚：4.8v——场幅控制端 5脚：0.5v——50/60hz转换场幅稳定控制端（50hz：l 60hz：h） 6脚：4.8v——锯齿波电压形成端 7脚：4.6v——场输出交、直流反馈输入端 8脚：24.5v——vcc2电源 9脚：1.9v——泵电源输出端 10脚：1.5v——防自激负反馈输入端 11脚：0v——地 12脚：15v——场扫描输出端 13脚：24v——场输出电源 来源:与你同行
